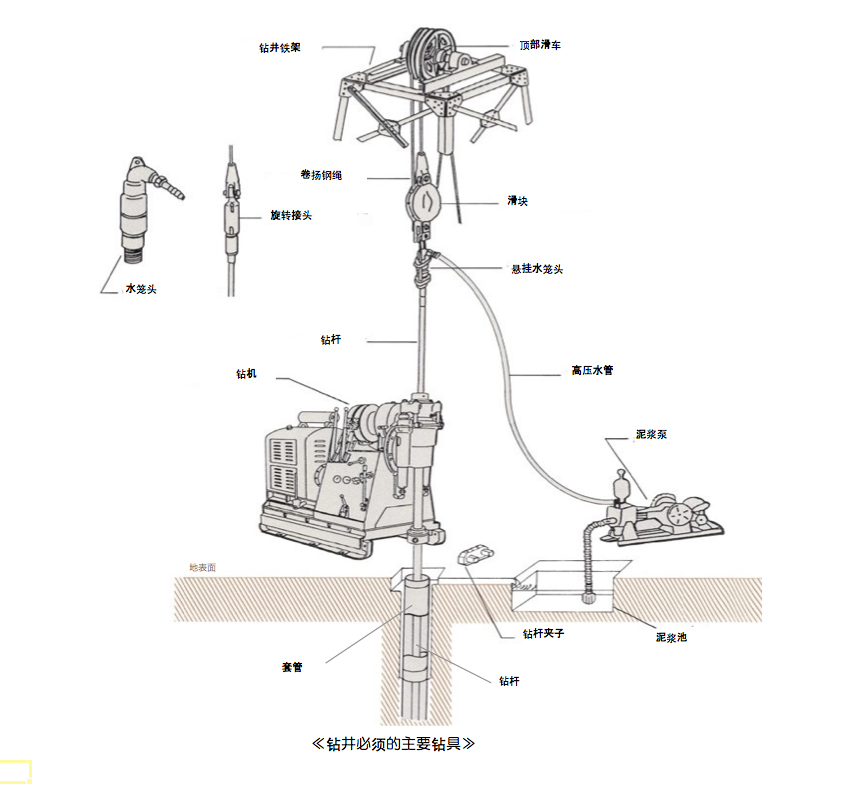

产品介绍
分类 | 称呼 | |
---|---|---|
钻杆 | 带接头 | T40.5、T50、T60B |
回转摩擦型 | MT50、MT60、T73、T90、T120、T140 | |
声波钻机专用 | SONIC 4-1/2"、SONIC N 6-5/8"、SONIC 8-5/8" | |
绳索取芯钻杆 | AQT、BQT、NQT、HQT、PQT、NTG、HTG | |
声波钻机 绳索取芯钻具 |
声波钻机专用 | TS-118 |
密封套管 | 水平钻孔专用 | TR80、TR105、TR130、TR165、TR216 |
套管 | 防止踏孔 | 43、53、63、73、83、97、112、127、101.6(EP用) |
水笼头 | 给水装置 | CH、DH、EH、FH-6、FH-12 |
旋转接头 | 升降装置 | B-4、B-6、B-7 |
钻杆夹 | 固定装置 | RH-45、RH-85 |
钻杆
钻杆是将钻机的回转与给压力传给钻头的重要部分。同时,钻杆具有传送钻孔液体至钻头,冷却钻头和排渣的功能。
钻杆(带接头)
称呼 | 外径 (mm) D1 |
内径 (mm) D2 |
壁厚 (mm) t |
接头内径 (mm) D3 |
标准长度 (m) L |
质量 (kg/m) |
备注 |
---|---|---|---|---|---|---|---|
T40.5 | 40.5 | 31 | 4.75 | 17 | 1 | 4.6 | JIS规格 |
T50 | 50 | 37 | 6.5 | 22 | 1 | 6.5 | 〃 |
T60B | 60 | 47 | 6.5 | 25 | 1 | 11 | 〃 |
钻杆(摩擦焊接形式)
[摩擦焊接]是利用高速回转摩擦时产生的能量使金属的一部分溶化,达到接头与钻杆(钢管)链接的加工工艺。
称呼 | 外径 (mm) D1 |
内径 (mm) D2 |
壁厚 (mm) t |
接头内径 (mm) D3 |
标准长度 (m) L |
质量 (kg/m) |
备注 | |
---|---|---|---|---|---|---|---|---|
公螺纹侧 | 母螺纹侧 | |||||||
MT50 | 50 | 37 | 6.5 | 22 | 22 | 1 | 8.2 | EP用 |
MT60 | 60 | 47 | 6.5 | 26 | 26 | 1 | 10.2 | 〃 |
T73 | 73.1 | 59.1 | 7 | 35 | 44 | 3 | 11.8 | 水井钻机用 |
T90 | 88.9 | 74.9 | 7 | 44 | 50 | 3 | 15.5 | 〃 |
T120 (3-1/2IF) | 120.7 | 102.7 | 9 | 68 | 68 | 3 | 28 | 〃 |
T140 (4 IF) | 139.8 | 119.8 | 10 | 80 | 80 | 3 | 38 | 〃 |
钻杆(声波钻机专用钻杆)
称呼 | 外径 (mm) D1 |
内径 (mm) D2 |
壁厚 (mm) t |
接头内径 (mm) D3 |
标准长度 (m) L |
质量 (kg/m) |
备注 | |
---|---|---|---|---|---|---|---|---|
公螺纹侧 | 母螺纹侧 | |||||||
SONIC 4-1/2" | 114.3 | 99.7 | 7.3 | 76.2 | 76.2 | 3 | 22 | SD用 |
SONIC N 6-5/8" | 168.3 | 153.7 | 7.3 | 127.6 | 139 | 3 | 34.8 | 〃 |
SONIC 8-5/8" | 219.1 | 205.1 | 7 | 181 | 181 | 3 | 44.5 | 〃 |
绳索取样钻杆
称呼 | 外径 (mm) D1 |
内径 (mm) D2 |
壁厚 (mm) t |
接头内径 (mm) D3 |
标准长度 (m) L |
质量 (kg/m) |
备注 |
---|---|---|---|---|---|---|---|
AQT | 44.5 | 35 | 4.75 | - | 3 | 4.6 | 取芯 |
BQT | 55.6 | 46 | 4.8 | - | 3 | 6 | 〃 |
NQT | 70 | 60.3 | 4.85 | - | 3 | 7.8 | 〃 |
HQT | 88.9 | 77.8 | 5.55 | - | 3 | 11.4 | 〃 |
PQT | 114.3 | 103.2 | 5.55 | - | 3 | 15.5 | 〃 |
NTG | 70 | 60.3 | 4.85 | 54 | 3 | 8.5 | 〃 |
HTG | 88.9 | 77.8 | 5.55 | 70 | 3 | 12 | 〃 |
声波钻机专用绳索取芯钻具
为声波钻机专门研发的强力的绳索取芯钻具。
与以往的取样器比较无需每次提升钻杆、施工效益无限提高。
声波钻机专用绳索取芯钻具
型号 | 绳索取芯钻杆 | 绳索取芯钻头 | |||
---|---|---|---|---|---|
外径 (mm) |
内径 (mm) |
重量 (kg/m) |
安装后外径 (mm) |
安装后内径 (mm) |
|
TS118 | 118 | 100 | 24.7 | 126 | 68 |
密封套管
密封套管是指为了排水或取样的水平钻孔的套管。水平钻孔比起垂直钻孔来,排渣效果差,易塌孔。套管的承受的扭矩较大。因此,密封套管需要有较大的耐久性。
密封套管
对于取样的水平钻孔,可以使用绳索取样器,或者使用双管反循环工艺施工。
TR系列产品,选用高强度钢管,壁厚较厚,采用接卸钻杆方便的特殊扣型。
称呼 | 外径 (mm) D1 |
内径 (mm) D2 |
壁厚 (mm) t |
标准长度 (m) L |
质量 (kg/m) |
备注 |
---|---|---|---|---|---|---|
TR80 | 80 | 68 | 6 | 1 | 10.8 | 水平钻孔专用 |
TR105 | 105 | 90 | 7.5 | 1 | 18 | 〃 |
TR130 | 130 | 115 | 7.5 | 1 | 22.8 | 〃 |
TR165 | 165.2 | 145.2 | 10 | 1 | 38 | 〃 |
TR216 | 216.3 | 195.7 | 10.3 | 1 | 52.3 | 〃 |
套管
套管是为了保护孔壁的钢管。套管不仅可以保护孔壁安定同时可以防止漏水,减少钻杆与孔壁的摩擦力。如果钻杆发生折断事故时,有套管,具有易于回收钻具等有点。
套管
称呼 | 外径 (mm) D1 |
内径 (mm) D2 |
壁厚 (mm) t |
标准长度 (m) L |
质量 (kg/m) |
备注 |
---|---|---|---|---|---|---|
43 | 43 | 37 | 3 | 3 | 3.0 | JIS规格 |
53 | 53 | 47 | 3 | 3 | 3.7 | 〃 |
63 | 63 | 57 | 3 | 3 | 4.4 | 〃 |
73 | 73 | 67 | 3 | 3 | 5.2 | 〃 |
83 | 83 | 77 | 3 | 3 | 6.0 | 〃 |
97 | 97 | 90 | 3.5 | 3 | 8.1 | 〃 |
112 | 112 | 105 | 3.5 | 3 | 9.4 | 〃 |
127 | 127 | 118 | 4.5 | 3 | 13.6 | 〃 |
142 | 142 | 133 | 4.5 | 3 | 15.8 | 〃 |
101.6 | 101.6 | 91.6 | 5 | 1 | 11.9 | EP用 |
水笼头
水笼头是给回转的钻杆内送水的时候用的给水装置。水笼头的一边接管子,另外一边接到钻杆。
钻杆接着水笼头上下移动时,因为水笼头和旋转接头的钢绳连接在一起,此时的水笼头又称悬挂水龙头。
水笼头
型号 | 耐重 (t) |
耐压 (MPa) |
最大转速 (rpm) |
最大流量 (L/min) |
---|---|---|---|---|
CH | 1 | 2.5 | 900 | 80 |
DH | 2 | 2.5 | 900 | 130 |
EH | 4 | 2.5 | 900 | 130 |
FH-6 | 6 | 6.9 | 500 | 500 |
FH-12 | 12 | 6.9 | 300 | 850 |
旋转接头
悬挂笼头是顶端钢绳下端连接的可以让钻杆和套管升降的装置。
悬挂笼头有2种。一种是,接杆和切杆时,为了保护扣子,可以伸缩的构造(B-6,B-7,B-8);另外一种是仅有回转构造的笼头(B-4)
旋转接头
型号 | 耐重 (t) |
钢绳接口 (No.) |
钢绳直径 (mm) |
---|---|---|---|
B-4 | 2 | 4 | 9~12.5 |
B-6 | 10 | 6 | 14~18 |
B-7 | 20 | 7 | 18~20 |
B-8 | 30 | 8 | 22.4~25 |
钻杆夹
钻杆夹是指,钻杆上下时,在孔口固定钻杆的器具。
钻杆夹有手动式和液压式二种。手动式之中有二个扇形的铁块夹持钻杆的设计(RH-45,RH-85)。液压式之中有2个铁块可以夹紧钻杆的型号(CH-60A)。
钻杆夹
型号 | 耐重 (t) |
最大钻杆直径 (mm) |
操作方式 | 备注 |
---|---|---|---|---|
RH-45 | 6 | 44.5 | 手动 | |
RH-85 | 6 | 90 | 手动 | |
CH-60A | 6 | 90 | 液压 | 把持液压 3.9Mpa |
